Refractory Metal Faced Electrodes · Clase 13 y 14 RWMA
Electrodos con Inserto de Tungsteno y Molibdeno
Electrodos de tungsteno para soldadura por resistencia de contactos eléctricos, terminales de cobre y contactos de plata. Tungsteno (Clase 13 RWMA) con el punto de fusión más alto de la tabla periódica; molibdeno (Clase 14 RWMA) con acabado espejo para aplicaciones de alta precisión.

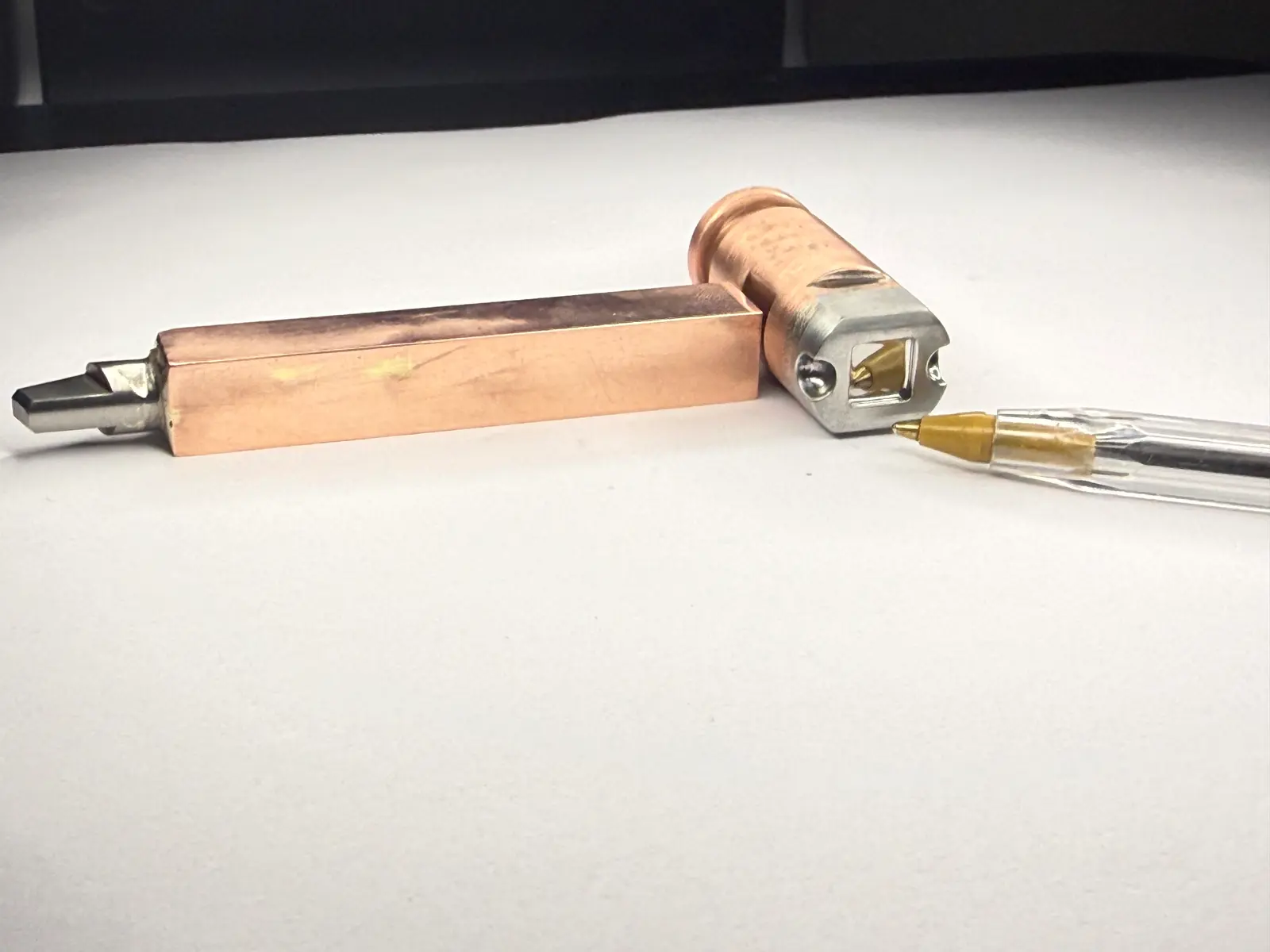

Nuestros electrodos con inserto de tungsteno y electrodos con inserto de molibdeno están fabricados con una pastilla de material refractario (W o Mo) insertada en un cuerpo de cobre Clase 2. Son la solución ideal para quienes buscan electrodos de tungsteno para soldadura por resistencia de contactos eléctricos, terminales de cobre y componentes de plata. El tungsteno (Clase 13 RWMA) ofrece el punto de fusión más alto de toda la tabla periódica (3,422°C), aunque es un material quebradizo; el molibdeno (Clase 14 RWMA) es más maquinable y permite acabado espejo para aplicaciones de máxima precisión.
¿Qué son los Electrodos con Inserto?
Los electrodos con inserto de materiales refractarios (Refractory Metal Faced Electrodes) son electrodos especializados que utilizan tungsteno (Clase 13 RWMA) o molibdeno (Clase 14 RWMA) en la cara de contacto. Estos materiales tienen puntos de fusión extremadamente altos y no se adhieren al cobre fundido.
Son esenciales para la soldadura de contactos eléctricos, terminales de cobre, contactores, interruptores y switches. Clientes típicos incluyen fabricantes como Siemens, Schneider Electric, Phoenix Contact y BorgWarner.
Productos Disponibles

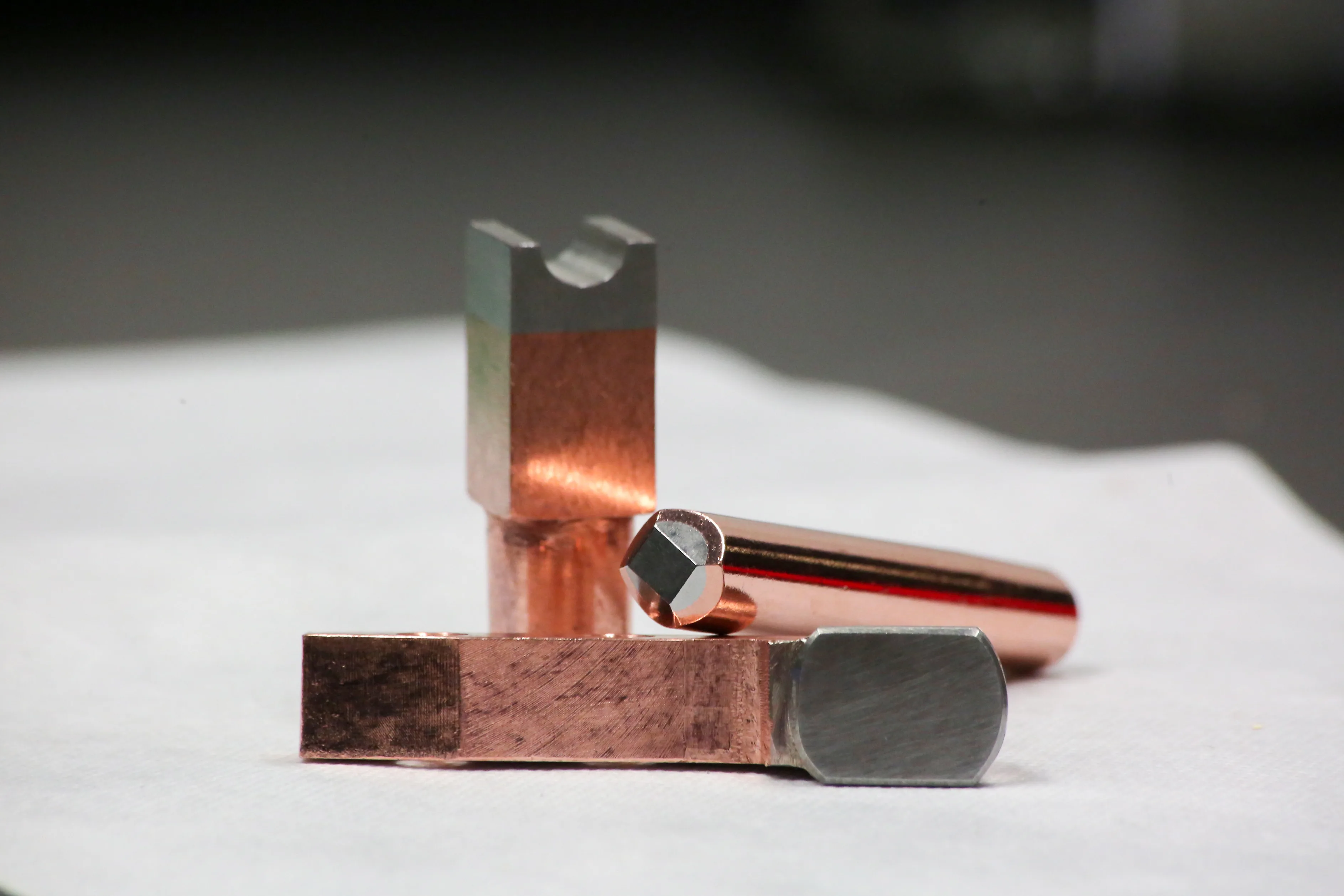

- Electrodos de Tungsteno (W, WLa10, WLa15, WLa20) Tungsteno puro y lantanados para terminales de cobre en motores y componentes eléctricos. Mayor dureza y resistencia al desgaste. WLa15 y WLa20 recomendados para producción 24/7.
- Electrodos de Molibdeno / TZM Acabado espejo disponible para contactos de plata sin marcas. TZM (Ti-Zr-Mo) para mayor resistencia a alta temperatura. Más económico que tungsteno con excelente rendimiento.
- Electrodos Elkonite (CuW) Cobre-Tungsteno para control preciso de parámetros en aplicaciones especiales. Combina conductividad del cobre con dureza del tungsteno.

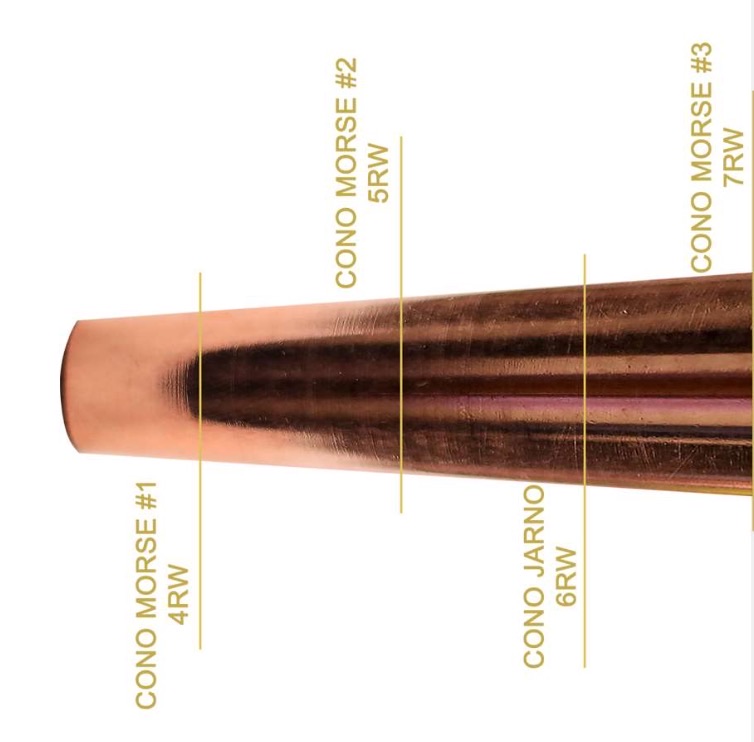

- Conos Morse 1 y Morse 2 Montaje estándar para equipos de soldadura de contactos eléctricos. El tamaño del cono depende del diseño del equipo y la cavidad del electrodo.
Acabado Espejo en Electrodos de Molibdeno

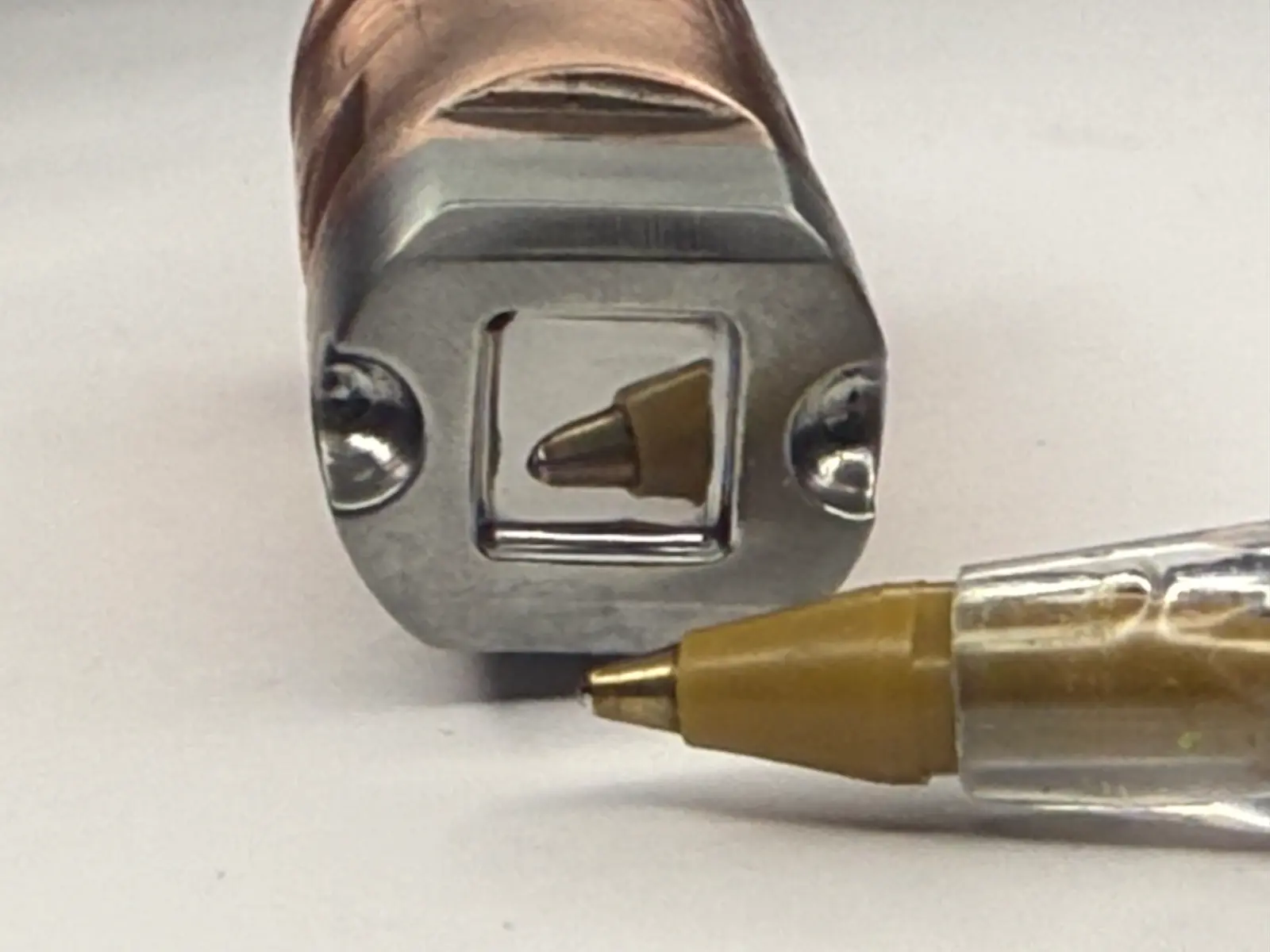

El acabado espejo es un proceso complejo que requiere una combinación especializada de productos y técnicas de pulido. En ALCAVIL hemos desarrollado el dominio de este proceso a lo largo de años de experiencia. El resultado es una superficie tan lisa que refleja objetos como un espejo, eliminando cualquier marca en los contactos de plata soldados.
Tungsteno vs Molibdeno: Diferencias Clave
Ambos materiales tienen la misma conductividad eléctrica (aproximadamente 30% IACS), pero características muy diferentes:
- Tungsteno: Punto de fusión más alto de la tabla periódica (3,422°C). Es quebradizo y solo permite acabado de rugosidad mejorada, no espejo.
- Molibdeno: Punto de fusión menor (2,623°C) pero más maquinable. Permite acabado espejo para contactos de plata sin marcas.
Video: Acabado espejo reflejando una pluma - calidad de superficie ALCAVIL
Diferenciador Técnico – AWS J1.3
Precisión Micrométrica: Nuestros electrodos de tungsteno Clase 13 y molibdeno Clase 14 se fabrican con maquinado EDM para evitar fracturas en el material quebradizo. El acabado espejo en molibdeno elimina marcas en contactos de plata. Equipos de metrología de alta precisión verifican tolerancias en cada pieza.
Capacidades de Manufactura
Maquinado EDM
Electroerosión de precisión para tungsteno. El material es quebradizo y requiere corte EDM para evitar fracturas y lograr tolerancias cerradas.
Metrología Computarizada

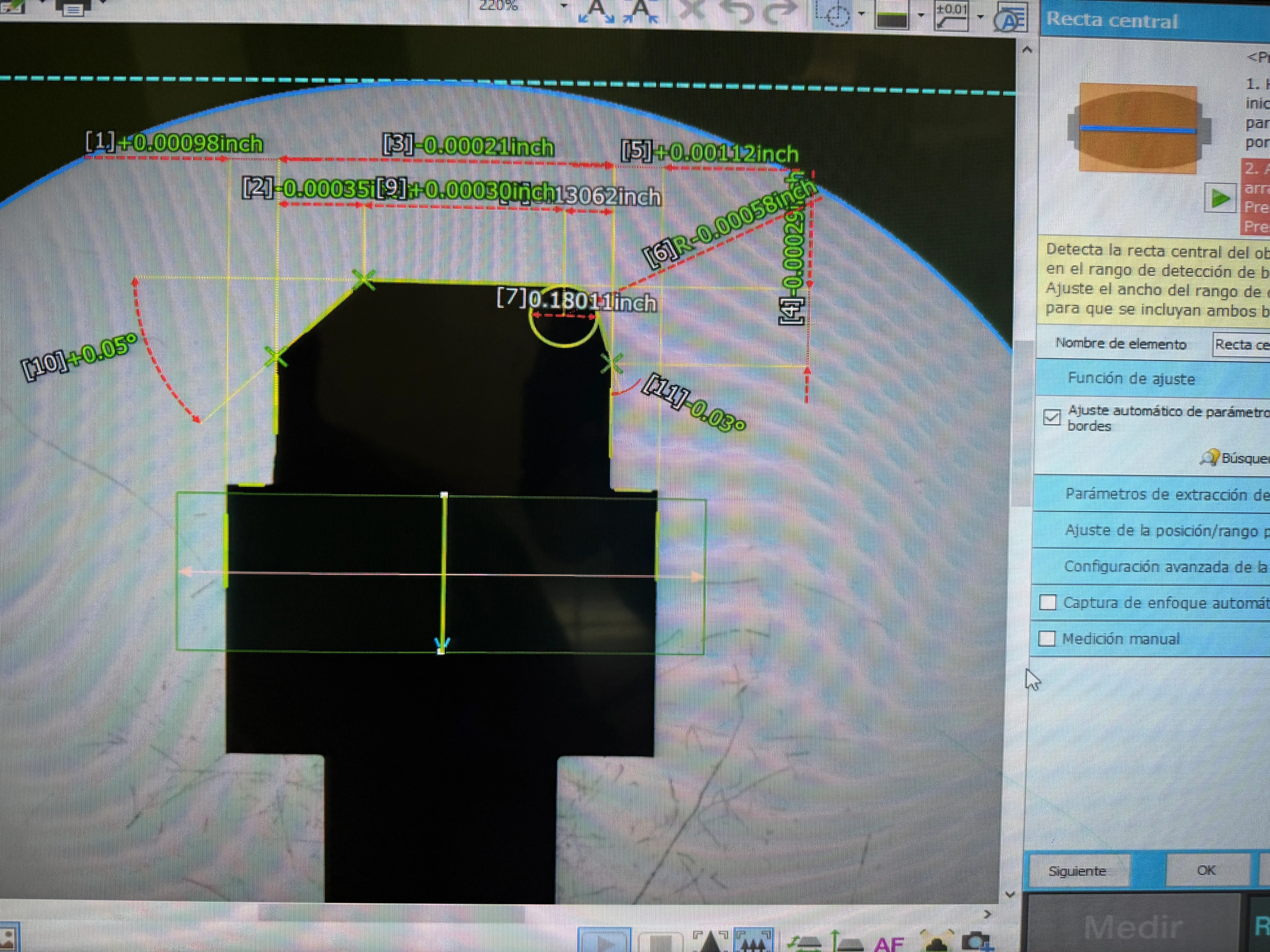

Sistema de medición óptica de alta precisión para verificar dimensiones y tolerancias en cada electrodo fabricado.
Equipos Certificados

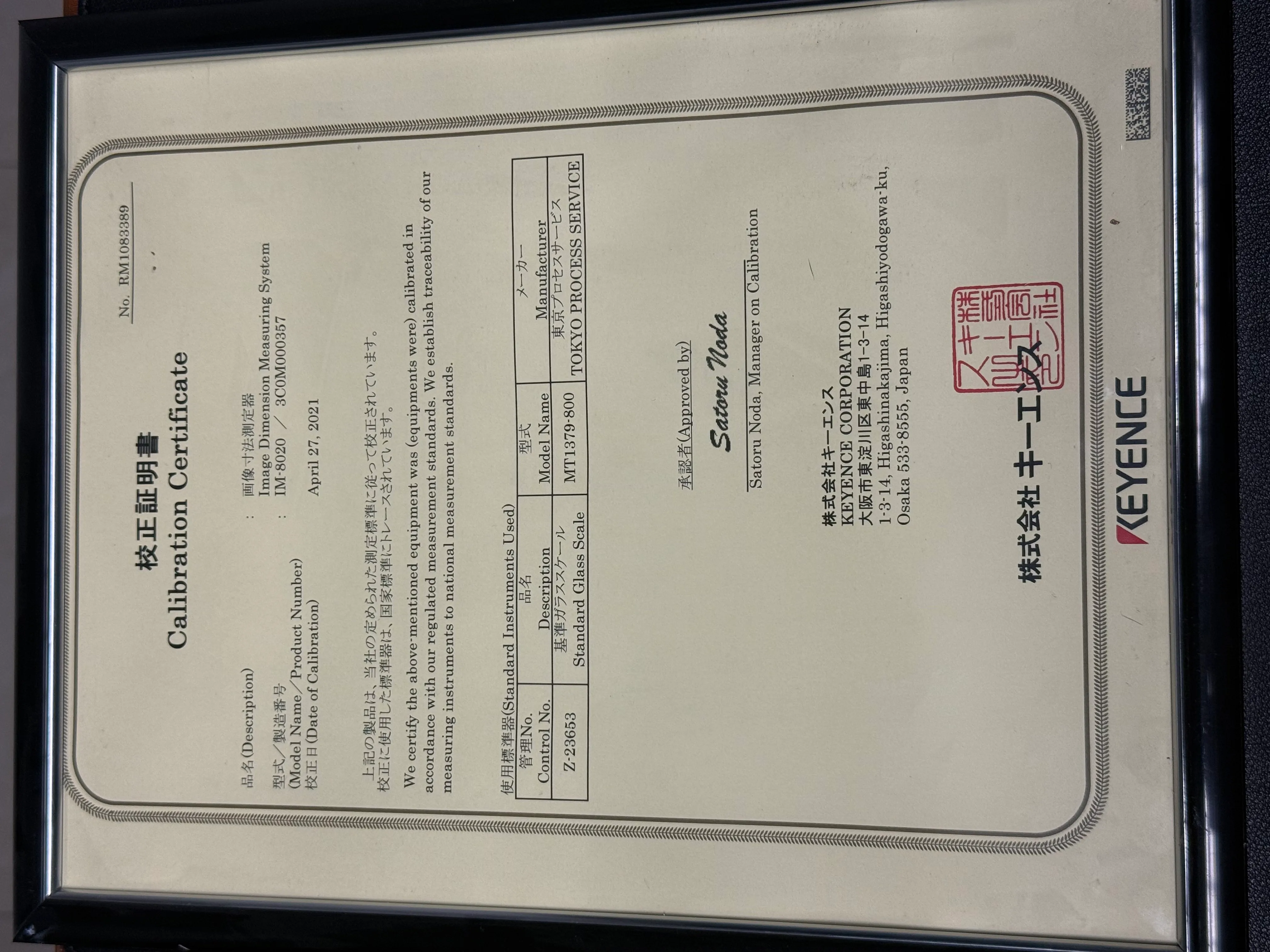

Nuestros equipos de medición cuentan con certificados de calibración vigentes que garantizan la precisión de cada pieza.
Aplicaciones
- Terminales de Cobre Soldadura de terminales en motores eléctricos, arneses automotrices y componentes de potencia.
- Contactos de Plata Unión de contactos en relés, contactores y switches. Acabado espejo en Mo para cero marcas.
- Interruptores y Switches Componentes de switchgear y distribución eléctrica de media y baja tensión.
- Componentes Electrónicos Soldadura de precisión en componentes de electrónica de potencia y control industrial.
Tipos de Tungsteno
Ofrecemos tungsteno puro y lantanados según ISO 6848:
- WP (Verde) - Tungsteno Puro 99.95% Para aplicaciones básicas de bajo volumen. Económico pero menor vida útil.
- WLa10 (Negro) - 1% Óxido de Lantano Para terminales de volumen medio. Mejor arranque y estabilidad que WP.
- WLa15 (Oro) - 1.5% Óxido de Lantano Alto volumen de producción. Reemplazo ideal del WTh20 (toriado) sin radiación.
- WLa20 (Azul) - 2% Óxido de Lantano Producción intensiva 24/7. Máxima vida útil y consistencia en aplicaciones exigentes.
Conos Morse: Historia y Especificaciones
El cono Morse fue inventado en 1864 por Stephen A. Morse en New Bedford, Massachusetts, Estados Unidos. Morse fundó la Morse Twist Drill and Machine Company y diseñó este sistema de sujeción cónica para brocas de taladro. El ángulo original del cono Morse es de aproximadamente 2°50' (2 grados 50 minutos), lo que proporciona un ajuste autocentrante y autoblocante sin necesidad de roscas.
Estandarización del Cono Morse
El diseño fue posteriormente estandarizado por el Bureau of Standards de Estados Unidos y se convirtió en un estándar industrial mundial. Hoy se utiliza no solo en herramientas de corte, sino también en prótesis médicas ortopédicas (cadera, rodilla) por su excelente fijación mecánica, y en electrodos de soldadura por resistencia para contactos eléctricos.
Nomenclatura: América vs Japón
En América utilizamos la nomenclatura Morse estándar (Morse 1, Morse 2, Morse 3, etc.), donde cada número indica un tamaño específico de cono con el ángulo característico de ~2°50'. Sin embargo, algunos fabricantes japoneses de equipos utilizan conos con relación 1:10 que tienen medidas diferentes. Es importante verificar las especificaciones de su equipo para seleccionar el cono correcto.
Tamaños Morse Estándar para Electrodos
| Morse # | Diámetro Mayor | Diámetro Menor | Longitud |
|---|---|---|---|
| Morse 1 | 12.065 mm | 9.045 mm | 53.98 mm |
| Morse 2 | 17.780 mm | 14.059 mm | 69.85 mm |
Nota: El tamaño del cono Morse depende del diseño del equipo y la cavidad del electrodo, no del tipo de soldadora.
